Sicherheitstechnik

Sicherheitstechnik "Made in Germany"

Optischer Signalgeber und Zubehör

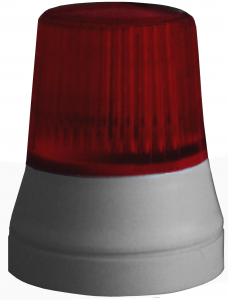

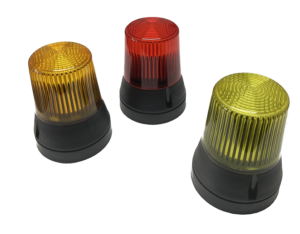

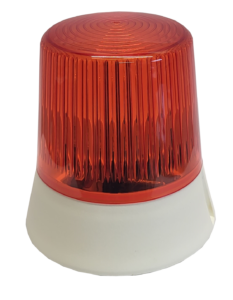

Rundum - Blitzleuchte RBL 5

Auffällige Blitzleuchte, tausendfach bewährt, aus schlagfestem Makrolon und ABS gefertigt.
110 mm Durchmesser und 135 mm Aufbauhöhe.


Art.Nr. 116 ff, Blitzleuchte RBL 5

zugelassen vom VdS Schadenverhütung GmbH
lieferbare Ausführungen in jeweils 6 verschiedenen Signalfarben: rot, gelb, orange, grün, blau, klar

Artikel - Nr.: Typ/Ausführung: Betriebsspannung: Stromaufnahme (typ.): Datenblatt: Konformitätserklärung:
11620 RBL 5 / standard 12V DC 350 mA Data RBL5 12V RBL_Konf
11625 RBL 5 / VdS-Standard 12V DC 350 mA Data_RBL5_12V VdS RBL_Konf
11630 RBL 5 / standard 24V DC 180 mA Data_RBL5 24V RBL_Konf
11610 RBL 5 / standard 230V AC, 50 Hz 50 mA Data_RBL5_230V RBL_Konf230

VdS–zugelassene Sonderausführungen für spez. Alarmsysteme lieferbar!
Angegeben ist die mittlere Stromaufnahme. Die maximale Stromaufnahme kann höher sein!

image004Bestellschlüssel für die RBL5

Bestellkey_Dg

RLFW-13 die LED - Ausführung unserer Rundum - Signalleuchte, 2 Lichteffekte: rotierendes Leuchtfeuer oder blitzend!
lieferbare Ausführungen in jeweils 6 verschiedenen Signalfarben:

Artikel - Nr.: Typ/Ausführung: Betriebsspannung: Ausführung: Stromaufnahme (typ.): Datenblatt: Konformitätserklärung:
11700X01 RLFW 13 11..26V DC 1 Ebene mit 12 LED 42..70 mA Data_RLFW13 RLFW13-Konf
11700X02 RLFW 13 11..26V DC 2 Ebenen, 24 LED 84..140 mA Data_RLFW13 RLFW13-Konf
11700X03 RLFW 13 11..26V DC 3 Ebenen, 36 LED 126..210 mA Data_RLFW13 RLFW13-Konf

Schlüssel X = Signalfarbe: 1=rot, 2=gelb, 3=orange, 4=grün, 5=blau, 6=klar

HINWEIS: Angegeben ist die mittlere Stromaufnahme. Die Impuls-Stromaufnahme kann höher sein!

Montagewinkel für die RBL5
... für die aufrechte Montage an einer senkrechter Wand

image010image008

Art.-Nr. 11600  Montagewinkel

image004Befestigungsbohrungen

Schraubklemmen
... als Ersatz für den Lötstecker
bei unsere Leuchten sind Lötstecker für eine besonders sichere Verbindung Standard.
Sollten Sie die montagefreundlichen Schraubklemmen wünschen geben Sie dieses in Ihrer Bestellung
bitte explizit an - oder vereinbaren Sie dieses generell als Ihren kundenspezifischen Sonderwunsch!


Art.-Nr. 11606  Schraub-/Steckverbindung

Schutzgitter für die RBL5
... verzinkt und pulverbeschichtet


Art.-Nr.11605 Draht-Schutzkorb
Für Melder/Signalleuchten bis Durchmesser 110 mm und 130 mm Höhe

Warnleuchte & LED-Leuchtfeuer Typ: RWL11

... der große Bruder unserer Rundum-Signalleuchte



Besonders auffällige, große Signalleuchte, erhältlich als Blitzleucht und auf Kundenwunsch mit rotierendem Licht.
Haube aus schlagfestem Makrolon ähnlich RAL 2000 und Korpus aus ABS gefertigt.
Mit 48 extrahellen LED aus der Verkehrsbeleuchtung ein echter Hingucker.
146 mm Durchmesser und 175 mm Aufbauhöhe.
Lieferbare Standardausführung in dieser Signalfarbe:

Artikel - Nr.: Typ: Betriebsspannung: Anschlussleistung: Datenblatt: Konformitätserklärung:
S0006823 RWL 11 12V DC ca. 2W Data_RWL11_12 RWL11_Konf
S0006813 RWL 11 230V AC*
*integriertes Netzteil
ca. 2W Data_RWL11_230 RWL11-230-Konf

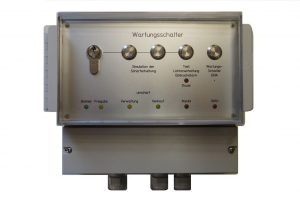

Service-/ Wartungsschalter Typ:HMSBX

Art.-Nr.S0008117 Wartungsschalter Typ HMSBX

image004 Datenblatt
image004 Konformitätserklärung

Das Gerät wurde ausschließlich für Wartungs- und Servicezwecke konstruiert. Es darf ausschließlich von Fachpersonal montiert, angeschlossen, sowie demontiert und entsorgt werden.

Mit der Box werden nützliche Servicefunktionen ermöglicht, die bei der Anschaltung von gebäudetechnischen Anlagenteilen wie Lüftung und Klima (MSR) und Lichtanschaltung bei Einbruch (KNX) an Einbruchmeldeanlagen von Vorteil sein können: Zum einen kann zu Wartungszwecken die Anschaltung an die EMA durch einen Schalter getrennt werden. Alternativ können zwei weitere wesentliche Servicefunktionen über ein Zylinderschloss freigeschaltet werden: Die Simulation der Scharfschaltung der EMA und eine Testfunktion für die Lichtanschaltung bei Alarm (Dauer und Impulsausgang).

Die Servicefunktionen werden über Signalausgänge zur EMZ zurückgemeldet.

Die Box wird in Vorbereitung für einen Profilhalbzylinder geliefert. Der Halbzylinder (50/10) muss gesondert beigestellt und eingebaut werden, um die Funktionen zu gewährleisten.

Alle Last-Ausgänge sind doppelt ausgeführt, also potentialgetrennt für zwei Gebäudeteile.

Für gewöhnlich wird die Box aus der EMA versorgt. Die Stromaufnahme ist deshalb minimal und beträgt im Idealfall lediglich ca. 20mA.

Technische Daten

Betriebsspannung 10,2 .. 13,8 V DC
Stromaufnahme* 20mA
Lastausgänge 6 Ausgänge 30V DC, 8A
Rückmeldeausgänge 2 Ausgänge 30V DC, 1A
Schutzart IP65 mit Schutzglas-Abdeckung

Zeitgeber, Relais, Stromversorgung
Schon 1000–fach im Einsatz: Zeitgeber, Universal-Relais, Schaltkreise die wir auf Ihre Anregung
entwickelten und sich bei der Montage als nützlich erweisen:
Universalrelais nach Errichter-Geschmack:

image016image017

10V .. 28V Spulenspannung

image004technische Beschreibung

Art.-Nr. S0002105     VPE = 10 Stück
Kleiner als eine Streichholzschachtel und so universell einsetzbar - dieses Relais sollte bei keiner Montage fehlen: 1 universeller Eingang 10V DC .. 28V DC,
Ausgang wahlweise 2 x potentialfreier Wechsler oder
1 x Wechsler mit LED-Anzeige „Relais angezogen“.
Schaltleistung bis 60W bei 230V AC (cos (phi) =1).
1 Zusatzeingang für Low-Power-Ansteuerung, u.s.w.
Schraubklemmen für Kabel bis 2,5 mm2.
Anbringung auf ABS-Sockel mit Montageband.
Unsere Artikelbezeichnung:
Sicherheits-Relais


Sicherheits-Stromversorgung HLG-120-12A: IP65, 12V DC, 10 Ampere für Wandmontage
Dieses Schaltnetzteil entspricht modernsten Anforderungen:
Es ist kurzschlussfest, bietet Schutz vor Überspannung und 10A lassen dieses Netzteil kalt!
Gehäuse mit Flansch, für schnelle Montage. Anschrauben, anklemmen, fertig!
Ue: 90...264V AC, Ua: 12V DC, feinjustierbar 10,8V bis 13,5 V


image004technische Beschreibung
Art.-Nr. 90000 800
Abmessungen:(BxHxT) 220x68x39 mm


DIN-Schienen-Stromversorgung HWDR-120-12: 12V DC, 10 Ampere für Hutschienenmontage, DC o.k. Relaisausgang
Auch dieses Schaltnetzteil entspricht modernsten Anforderungen:
Es ist kurzschlussfest, bietet Schutz vor Überspannung und 10A lassen dieses Netzteil kalt!
Gehäuse für Schrankmontage. Einsetzen, anklemmen, fertig!
Ue: 180...550V AC, Ua: 12V DC, feinjustierbar 12V bis 15 V


image004technische Beschreibung
Art.-Nr. 90000 820
Abmessungen:(BxHxT) 40x126x114 mm

Programmgesteuerter Zeitgeber


image004technische Beschreibung
Art.-Nr. S0000199       VPE = 5 Stück
Abmessungen:(B x T x H) 75 x 55 x 30mm

Nicht alle Timerfunktionen können über Alarmzentralen realisiert werden. Der MF4 liefert die jede Zeitbasis, die Sie benötigen. Entweder wählen Sie ein Standardprogramm oder Sie nennen Sie uns die Timerfunktion, die Sie wiederholt brauchen. Sie erhalten dann gegen eine einmalige Gebühr die gewünschte Funktion mit einer eigenen Artikelnummer, unter der Sie den Zeitgeber nachbestellen können.
Die eigentliche Timerzeit 00..99 (Sekunden/Minuten/Stunden/Tage..) bleibt variabel und wird über zwei Drehschalter eingestellt.
Leiterplatte mit Montagezubehör .
Unsere Artikelbezeichnung:
MF4
12V - Relais mit 2 Spulen (Speicherrelais)

image024image026

Art.-Nr. S0002001                                Schaltbild

Typische Anwendung: Impulskontakt - > Dauerkontakt (z.B. scharf / unscharf)
Jede potentialfreie Erregerwicklung (Spule) kann so beschaltet werden, dass entweder mit (-) oder über
2 separate OR Eingänge mit (+) angesteuert werden kann.

Melder-Schutzgitter in div. Größen


Art.-Nr.11605
bis Durchmesser 110 mm, Höhe 130 mm,
Sondergrößen auf Anfrage in 4-6 Wochen.

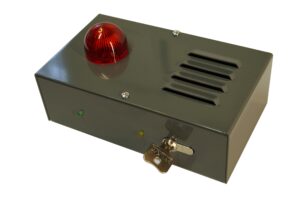

Fluchtweg-Sicherung

Das Kompakt-Alarmsystem zur Überwachung der Notausgänge (Tag-Alarm)
Die FWS2002 zeichnet sich durch zukunftsweisende Technik u. ansprechendes Design aus, hier in klassisch grüner Notausgang-Lackierung. Über eine Differenzial-Meldelinie werden die Türen mit einem Magnetkontakt elektronisch überwacht. Ein Profilzylinder-Schloss ermöglicht berechtigten Personen das Freischalten der Tür bzw. die Benutzung ohne Alarm auszulösen.

image029image031

image004Bedienungsanleitung

Alarmsystem zur Einzeltürüberwachung, Typ: FWS 2002, Art.-Nr. S0002902
- Nahezu verschleißfreies Profilzylinder-Schloss mit magnetischem Schaltkontakt
- Montagefreundliches Stahlblechgehäuse, wahlweise in typischer Notausgang-Lackierung oder neutral weiß
- vorgerichtet für Aufputz- und Unterputz-Verkabelung
- integrierte Sonderfunktion automatische Scharfschaltung
- integrierte Sonderfunktion Scharfschaltverzögerung mit Zwangsläufigkeit
- alle Geräte sind serienmäßig mit Netzteil, roter Blitzleuchte, Sirene (105dB), Summer und System - BUS ausgestattet
- Anschlussmöglichkeit für externes Bedienteil mit Fernanzeige
- Anschlussmöglichkeit für Haftmagnetsteuerung

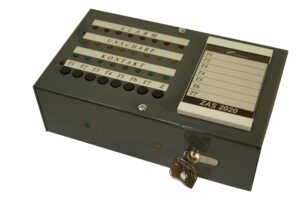

Preiswerte System-Erweiterung mit zentraler Anzeigeeinheit


Typ: ZAS 2002, Art.-Nr. S0002802

image004Bedienungsanleitung

image004Verkabelungsbeispiel

Besonderheiten:
- Nur 4 Anschlussklemmen! Keine Probleme mit Spannungseinbrüchen bei langen Leitungen!
- Spannungsversorgung und Informationsaustausch erfolgen über eine einzige Leitung
(4 x 1,5 bzw. 5 x 1,5 NYM – Leitung, beliebige Stern-/Stichleitungen)
- Leuchtanzeigen für „Alarm“, „Tür freigeschaltet“ und „Türkontakt geschlossen“
- alle angeschlossenen Endgeräte können manuell von der Zentrale aus freigeschaltet werden
- automatische Tür-Freischaltung im Notfall mit Orientierungshilfe:
Die Lage der Notausgänge wird in Gefahrensituationen durch das Blitzlicht signalisiert!
- manuelle Tür-Freischaltung von der Zentrale aus kann über das Profilzylinder-Schloss gesperrt werden

Grenzenlose Einsatzmöglichkeiten:
Sollen die Türen an mehreren Orten gleichzeitig Fernüberwacht werden, sind auch beinahe beliebig viele parallele Anzeige- und Schaltzentralen möglich.
Dazu benötigt man die
Parallelanzeige mit Schaltfunktion, Typ: ZAS 2002+P, Art.-Nr. S0003203.

Sonderlackierungen geben Ihrer Applikation eine besondere Note. Gerne unterbreiten wir Ihnen ein individuelles Angebot.
Beispiel: Die ZAS2002 in saphirblau
